CTG铁砂干选专用磁选机

CTG铁砂干选专用磁选机,CTG干选机是我公司专为我国磁性贫铁矿设计的一种新型干选设备。尤其适用于风化沙、蚂蚁沙、火山岩等软矿。本产品在2000年投放市场以来，在山东、山西、河南、河北、陕西、甘肃、内蒙、辽宁、安徽、湖北、四川、贵州、西藏、新疆等地得到广泛应用，为客户创造了可观的经济效益，深的广大用户的信赖和赞誉。

一、CTG铁砂干选专用磁选机产品特点

1、选别粒度广，可广泛用于0-6mm矿砂(石)的选取，并可根据用户需求，将精料品味8-30之间任意调整

2、铁砂回收率高，比传统滚筒回收率提高20-50%，产量增加30-60%。

3、磁场强度高(最高可达8000Gs)分布均匀，透磁深度大、铁砂附着力强，使用寿命长。

4、产品结构简单，使用保养方便。

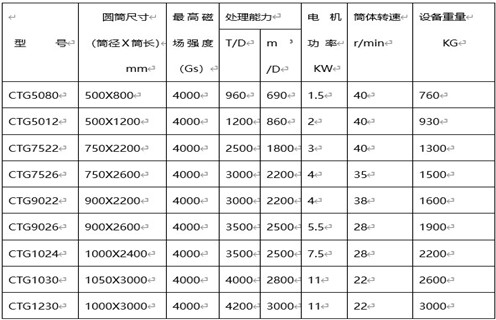

二、CTG铁砂干选专用磁选机型号参数

三、CTG铁砂干选专用磁选机工作原理：

所要分离的矿石通过给料机或皮带机进入滚筒上表面，在强磁的作用下磁性矿将被吸附在筒体表面，并随磁场的梯度和磁场的变化在筒体表面翻滚前进，非磁性矿在滚筒离心力的作用下脱离滚筒被抛出。磁性矿到达无磁区时也会在离心力的作用下脱离滚筒，从而完成分选。

四、CTG铁砂干选专用磁选机结构特征：

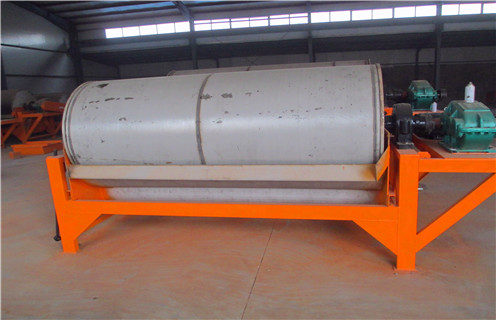

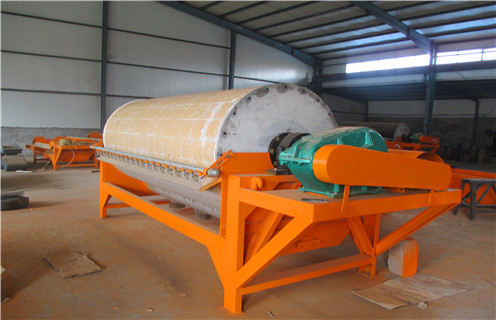

该机主要由永磁滚筒、调整机构、减速机、电机、机架等部分组成。

1、永磁滚筒是磁选机的关键部件，它由圆筒、永磁磁系、端盖、轴、轴承套及轴承组成。

2、圆筒用不锈钢板卷成，通过端盖、轴承套、轴承、支撑于轴上，圆筒与磁系的距离不大于4mm。

3、传动装置由JZQ减速机、皮带轮、皮带、传动轴与筒连接，带动圆筒旋转。

4、机架是由型材焊接成的结构件，承担主机的全部重量，通过地脚螺栓固定在基础上。

5、磁系偏角调节装置用于调节磁系的偏转角度，旋转拉杆上的螺母，通过拉杆使轴偏转，从而使固定在轴上的磁系也随着偏转。
